Grafieken

Je kunt kiezen tussen twee grafieken: De Milieugrafiek en de CO₂-grafiek. Kies de Milieu-grafiek als je de totale milieu-impact (CO₂, NOx, Methaan, koolwaterstoffen, fijn stof, afval etc.) wilt zien. Wil je focussen op je CO₂-impact? Kies dan voor de CO₂-grafiek.

Let op: Afval is niet zichtbaar in de CO₂-grafiek. Bekijk de help per thema voor afval voor meer toelichting.

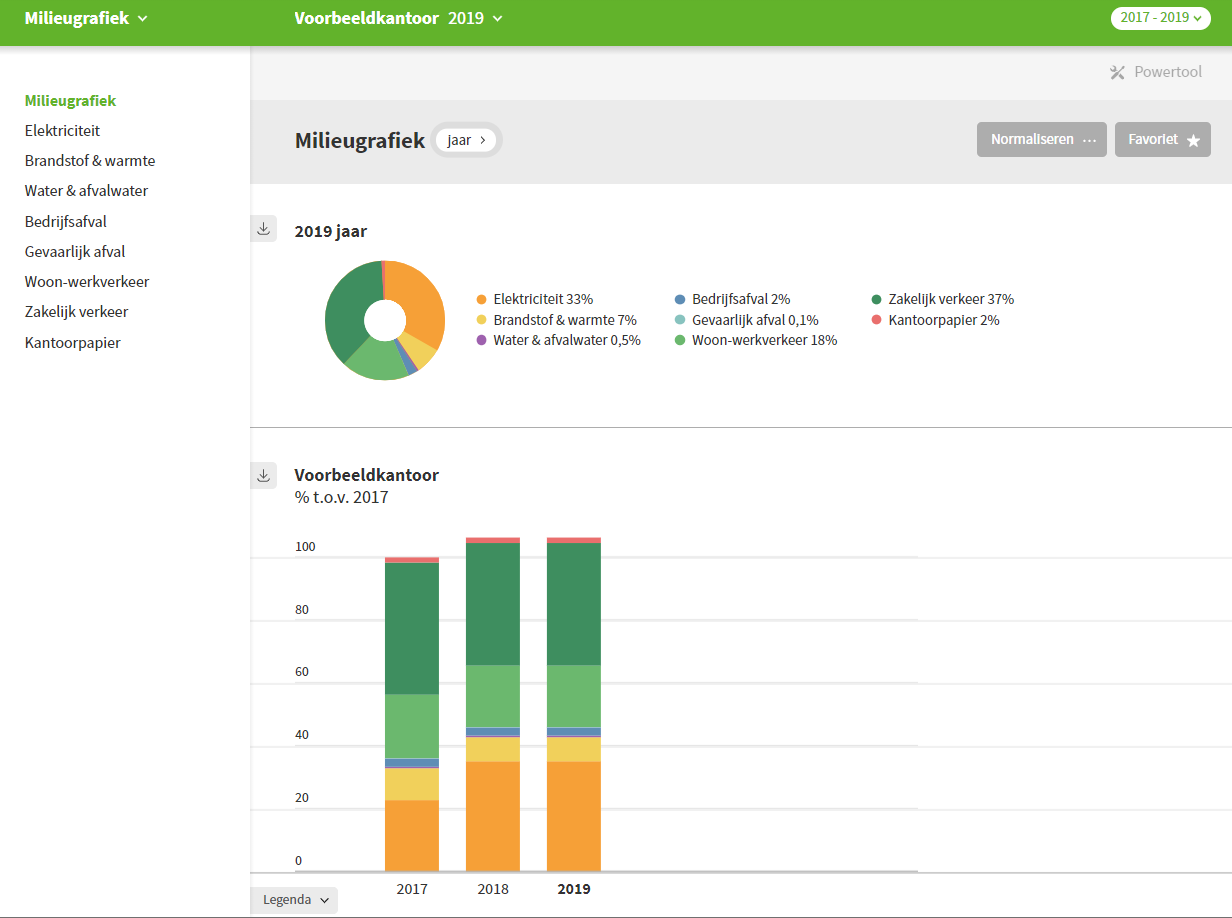

Bij grafieken zie je onder elkaar:

• een cirkelgrafiek van het geselecteerde jaar met de verdeling van de milieubelasting/CO₂-uitstoot over de thema’s.
• een staafgrafiek met de milieubelasting of CO₂-footprint door de jaren heen plus eventueel het branchegemiddelde ernaast. De grafiek laat alleen de jaren zien die zijn geselecteerd in het tijdvenster.
• Een doelgrafiek als je organisatie aan deze grafiek een doel heeft toegevoegd.

Je kunt de grafieken op diverse manieren aanpassen en downloaden. Hieronder lees je meer.

Weergave aanpassen

Met onderstaande functies kan je je grafiek op maat maken:

• Normaliseren: Om jaren/locaties met elkaar of met een branchegemiddelde te vergelijken kun je je grafiek normaliseren (=relatief maken). Bijvoorbeeld: CO₂-uitstoot per medewerker (fte) of Milieubelasting per productieomvang (kg drukwerk). Zie ook de ‘powertool’ onderaan deze pagina.
• Branchegemiddelde: Heb je je grafiek genormaliseerd dan kun je (indien beschikbaar) het branchegemiddelde ernaast zetten om je score daarmee te vergelijken. Meer informatie bij branchegemiddelde.
• Inzoomen op een thema: Selecteer in de kantlijn een thema dan zie een grafiek voor dat thema met een onderverdeling van de milieubelasting per ingevuld gegeven.
• Doelen: Onder de staafgrafiek kun je een doel toevoegen. Dat betekent dat je een doel koppelt aan de grafiek waar je naar kijkt. Als er al een doel is toegevoegd zie je daarvan de grafiek.
• Jaarindeling: Met de ovale knop “jaar” wissel je naar een weergave voor halve jaren, kwartalen of tertialen. De staafgrafiek krijgt dan meer staven. Het cirkeldiagram toont het geselecteerde jaardeel. Standaard kun je switchen naar halve jaren, maar als je je barometer wijzigt in het barometer beheer kan je kan bij “Peridode weergave” ook kiezen voor tertialen, kwartalen, maanden of deze weergave optie helemaal verwijderen. In de afbeelding hieronder zie je de weergave in halve jaren, met het 1e halve jaar in de cirkelgrafiek.

Tip: Als je bovenaan de blauwe waarschuwing krijgt “het huidige jaar ligt buiten het tijdvenster’ toont de grafiek de jaren binnen het tijdvenster + het huidige jaar.

Kopiejaren

Een jaar kopiëren doe je bijvoorbeeld als:

• jouw gegevens van dit jaar veel lijken op die van vorig jaar
• je graag wil weten wat het effect is van een milieumaatregel. Je past de getallen in de kopie aan en kunt daarna het effect bekijken.

Een jaar kopiëren betekent dat je de ingevulde gegevens overneemt in een nieuw jaar of een variant op het jaar. Je doet dat via barometer beheer.

Als een jaartal meer keren voorkomt in één barometer is eentje het ‘echte jaar’ (primair), die zie je standaard in de staafgrafiek. Kopiejaren zie je pas in de staafgrafiek als je er eentje selecteert (via de groene balk). Dat kopiejaar is dan in de grafiek diep van kleur tegen de lichtgekleurde ‘echte jaren’ in de achtergrond. Zie het voorbeeld hieronder.

Downloaden van grafieken

Met het grijze pijltje linksboven iedere grafiek kun je die grafiek downloaden. Je krijgt een uitgebreid keuzemenu:

• Bestandstype: Kies tussen PDF, PNG en html
• Aan-/uitzetten: Kies welke thema’s of milieu-items getoond moeten worden
• Titel en Footer: Je kunt de grafiek voorzien van een titel, bron en/of datum
• Legenda: Kies welke legenda weergave getoond moet worden (helemaal geen legenda, met waardes per thema/milieu-item of zonder de waardes)
• Reset allea: Weet je de oorpronkelijke instellingen niet meer? Dan kun je onderaan terug naar de default.

Powertool

Heb je een abonnement met meerdere barometers (bv voor verschillende locaties) dan kun je met de powertool grafieken maken waarin je de barometers met elkaar (en met het branchegemiddelde) vergelijkt. De powertool is ook handig als je meerdere kopie-jaren in je barometer hebt (bv voor alle jaren een kopie met grijze stroom) en daarvan een grafiek wilt maken.

Je vindt de link naar de powertool rechtsboven bij de milieugrafiek en bij de CO₂-grafiek.

• gebruik de refresh/vernieuw knop in het midden om een grafiek te laten berekenen
• je kunt alle jaren van alle barometers per stuk aan of uit zetten, maar je kunt ook handig gebruik maken van de twee filters in de groene bovenbalk: tijdvenster en labels. Daarnaast kan je door op de naam van de barometer te klikken, alle jaren in één keer aan- of uitvinken.
• je kunt selecteren welke thema’s je in de grafiek wil tonen. ‘alle thema’s’ betekent dat als je een branchegemiddelde naast je eigen grafiek zet hij van de het gemiddelde alle thema’s laat zien, ook als die niet in je eigen barometer voorkomen.
• een branchegemiddelde toevoegen kan pas als je de grafiek hebt genormaliseerd op bijvoorbeeld m² vloeroppervlak.
• je kunt de grafiek sorteren op jaartal of op barometer. Zo kan je ervoor kiezen vestigingen per jaar bij elkaar in de grafiek te zetten, of juist alle jaren per vestiging. Deze keuze vind je linksboven in de powertool.

Powertool grafiek van één thema

Wil je locaties (barometers) vergelijken op één thema, bijvoorbeeld zakelijk verkeer? Ga dan naar de powertool (zie instructie hierboven) en selecteer links bij de thema’s alleen dat thema en druk op de groene refreshknop. Net als in de gewone staafgrafiek van één barometer is de grafiek dan onderverdeeld in de verschillende items die bijdragen aan dat thema.
